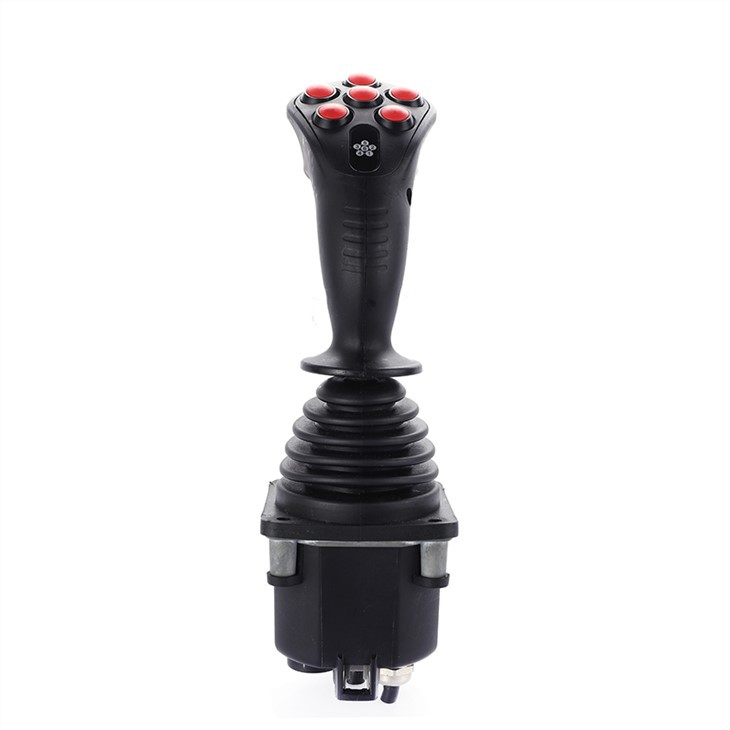

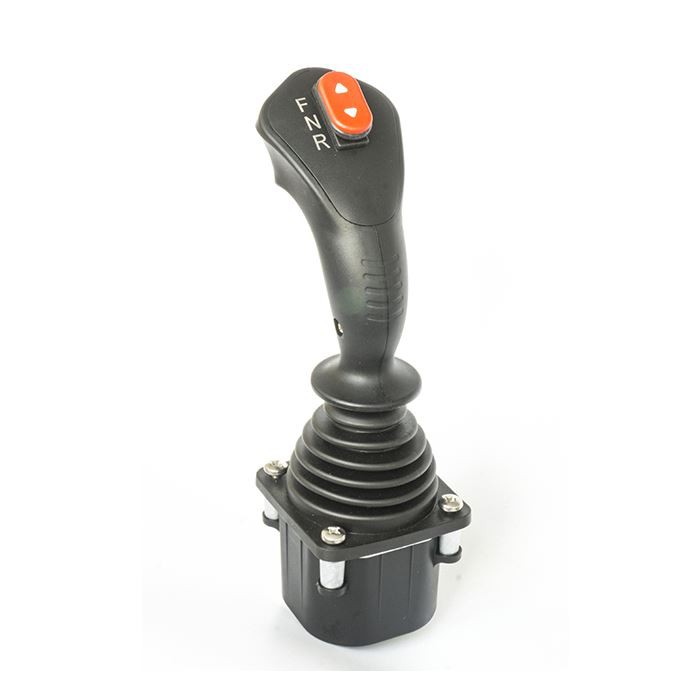

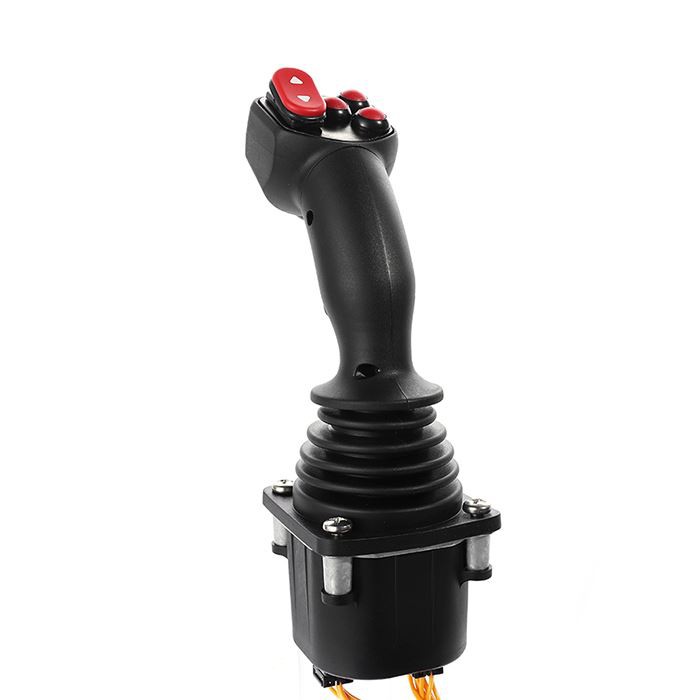

Joystick de efeito Hand Grip Hall com botões

Utilizando princípios ergonômicos, especialmente concebidos para a indústria de máquinas de construção.
Dois métodos de detecção de deslocamento angular de sensor Hall sem contato e potenciômetro de longa vida.

Enviar inquérito

HJ60-CN

Descrição

Joystick Cobra multifuncional da série HJ60

O joystick Multi-operacional Cobra Control pode ser usado para operar funções complexas com interruptores de botão incorporados, botão giratório e potenciômetro de movimento gangorra.

características do produto

Utilizando princípios ergonômicos, especialmente concebidos para a indústria de máquinas de construção.

Dois métodos de detecção de deslocamento angular de sensor Hall sem contato e potenciômetro de longa vida.

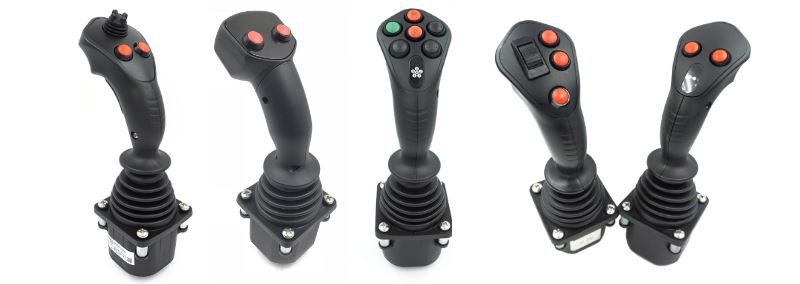

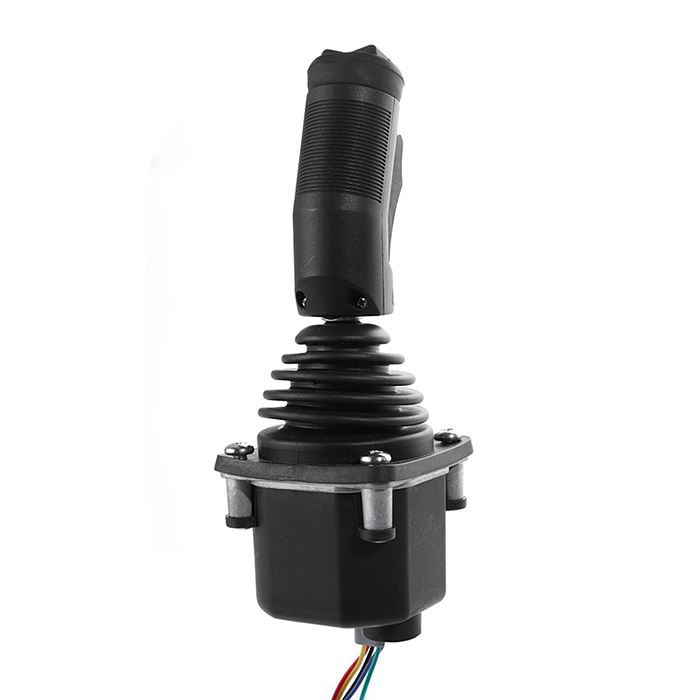

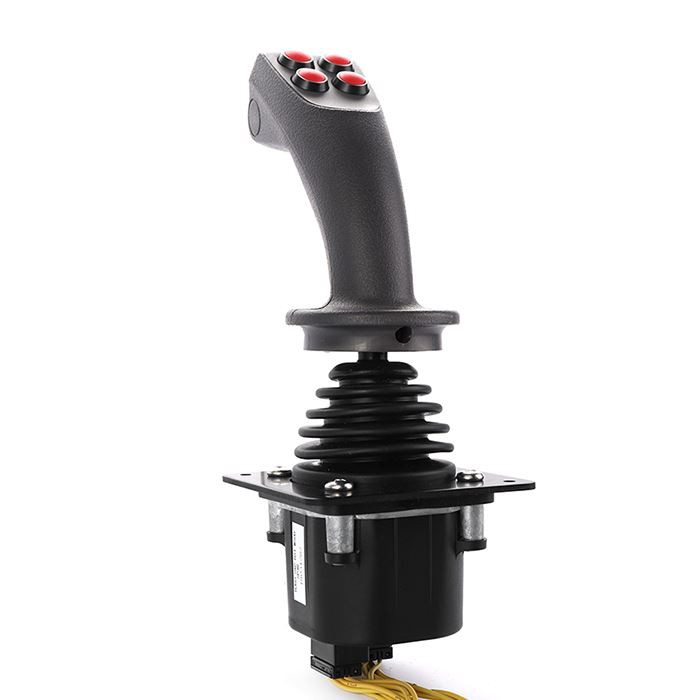

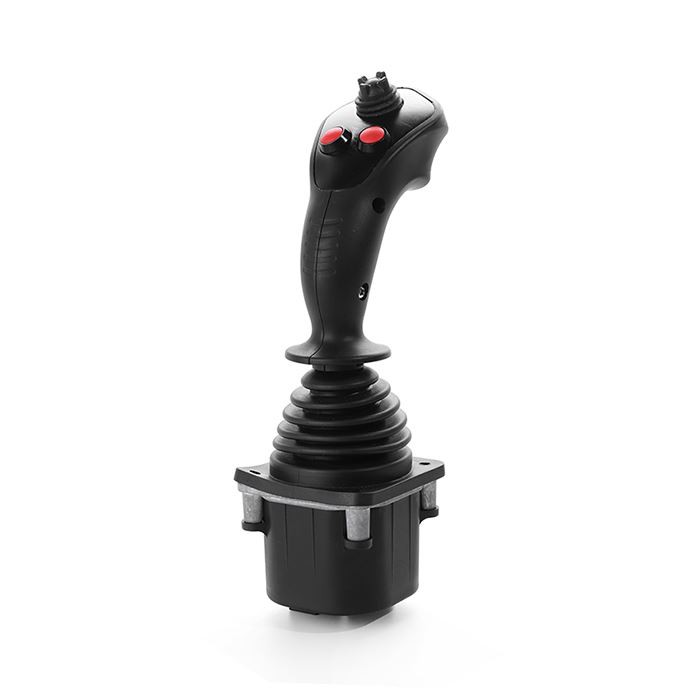

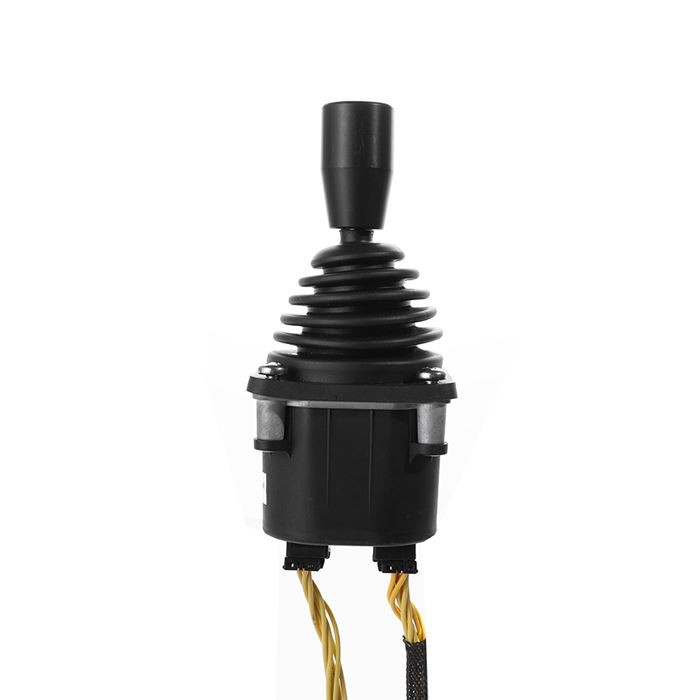

Uma variedade de diferentes tipos de alças estão disponíveis para seleção.

O número e a posição dos botões podem ser personalizados.

Saída de barramento CAN opcional.

Alcance de aplicação

Esta série de produtos é usada principalmente em guindastes, carregadeiras, empilhadeiras, escavadeiras, tratores, colheitadeiras, caminhão de lixo etc.

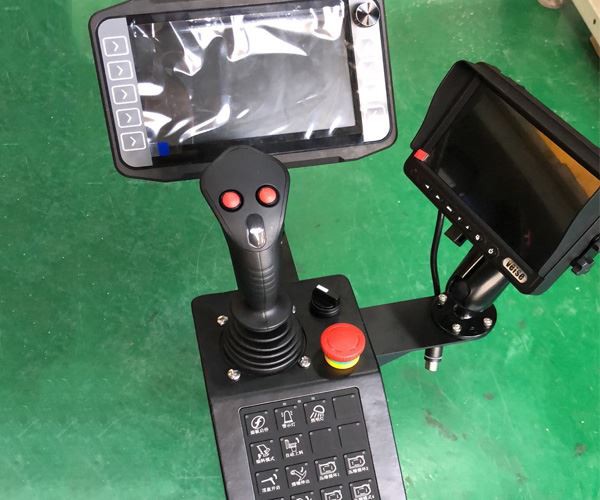

Hand Grip Hall Effect Joystick with Buttons

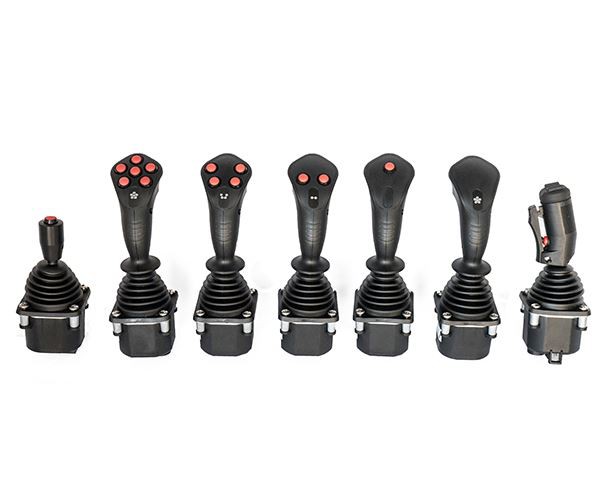

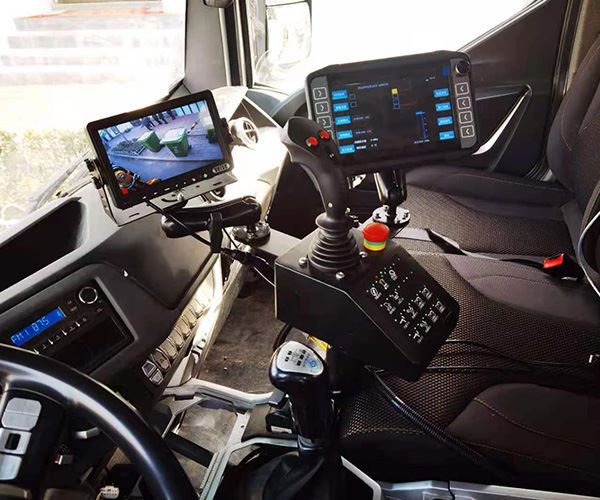

Industrial joystick with customized handle

Informação técnica

Parâmetros elétricos

Tipo de potenciômetro

Tensão de alimentação	& lt; 36Vdc
Valor de resistência total	2KΩ, 4KΩ, 5KΩ, 10KΩ
Ângulo elétrico	± 18 °
Voltagem mediana	48% ~ 52% (tensão relativa da fonte de alimentação)
Ângulo médio da zona morta	± 2.5 °
Tensão máxima do potenciômetro	32Vdc
O potenciômetro permite o consumo máximo de energia	0.25W

Tipo Hall

Tensão de alimentação	5,0 ± 0,5Vdc
Corrente de alimentação	& lt; 11mA (cada sensor Hall)
Limite de sobretensão permitida	20Vdc
Limite reverso de tensão permitida	-10Vdc
Erro linear de tensão de saída	& lt; ± 0,2V

Mudança de direção

Capacidade de carga	2mA @ 30Vdc (carga resistiva)
Ângulo inicial	± 5 °
Contato de resistência	& lt; 200Ω

Com circuito de conversão

Faixa de tensão da fonte de alimentação	18 ~ 36Vdc (U 21 ~ U 24)
	9 ~ 36Vdc (saída de corrente)
Consumo de energia atual	& lt; 20mA
Corrente máxima de saída	10mA (na saída de tensão padrão)

Tipo de barramento CAN

Tensão de alimentação	9 ~ 36Vdc
CAN versão CAN	2.0B
Protocolo	J1939
conector	Soquete de 6 pinos (Deutsch)

Micro interruptor

Capacidade de carga	4A @ 30Vdc (carga resistiva)
Vida de serviço	mais de 30 milhões de vezes (mecânico)
	200.000 vezes ou mais (elétrico)
Resistência de isolamento	& gt; 100MΩ (medidor de resistência de isolamento 500Vdc)
Ângulo inicial	± 3 ° ~ ± 5 °

Parâmetros mecânicos

Ângulo de balanço	± 20 °
Modo de operação Automático	retorno de primavera
Força inicial	5N
Força máxima de operação	11N
Força limitante	& gt; 300N
Vida de serviço	& gt; 2 milhões de vezes (tipo potenciômetro)
	& gt; 5 milhões de vezes (tipo Hall)
Peso	475g (sem extremidade superior)

Parâmetros ambientais

Temperatura de trabalho -30 ℃ ~ + 70 ℃

Temperatura de armazenamento -40 ℃ ~ + 85 ℃

Grau de proteção IP65 (acima do painel de instalação)

Seleção de produto

Série HJ60

Método de operação

1A	direção frente-trás de eixo único
2AP	2 eixos operam na direção transversal
2AC	2 eixos operam na direção redonda

Seleção de primavera

L	força inicial 4.5N
M	Força inicial 5N (padrão）
H	força inicial 9N

Sinal de saída

Tipo de potenciômetro (a tensão da fonte de alimentação é inferior a 36Vdc)

P051	Potenciômetro 5KΩ 0% ~ 100% saída de tensão Vdc
P052	Potenciômetro de 5KΩ saída de tensão de 10% ~ 90% Vdc
P053	Potenciômetro 5KΩ 25% ~ 75% da saída de tensão Vdc
P101	Potenciômetro de 10KΩ 0% ~ 100% de saída de tensão Vdc

Tipo Hall comum (tensão de alimentação 5Vdc)

H51	Hall único por eixo de saída de tensão de 0,5 ~ 2,5 ~ 4,5 Vdc
H52	Hall único por eixo de saída de tensão de 0 ~ 2,5 ~ 5Vdc
H53	Hall único por eixo 1,25 ~ 2,5 ~ 3,75Vdc de saída de tensão
H54	Saída de tensão Hall único por eixo 1,0 ~ 2,5 ~ 4,0 Vdc
H55	Hall único por eixo 1,15 ~ 2,5 ~ 3,85 Vcc saída de tensão
2H51	Hall duplo para cada eixo de saída de tensão de 0,5 ~ 2,5 ~ 4,5 Vdc
2H52	Hall duplo para cada saída de tensão do eixo 0 ~ 2,5 ~ 5Vdc
2H53	Hall duplo para cada eixo 1,25 ~ 2,5 ~ 3,75Vdc de saída de tensão
2H54	Hall duplo para cada saída de tensão de eixo 1,0 ~ 2,5 ~ 4,0Vdc
2H55	Hall duplo para cada eixo 1,15 ~ 2,5 ~ 3,85 Vdc de saída de tensão

Observações: O tipo Hall também pode ser usado com uma ampla tensão de 9 ~ 36V, a saída de tensão é a mesma acima; a seleção é precedida por um tipo Hall comum com" W" ;, como W2H51, representando uma tensão ampla, Hall redundante para cada eixo, saída de tensão de 0,5 ~ 2,5 ~ 4,5 Vdc.

Com circuito de conversão

U21	tensão de alimentação de 18 ~ 36Vdc, -10V ~ 0V ~ + saída de tensão de 10V
U22	tensão de alimentação de 18 ~ 36Vdc, + 10V ~ 0V ~ + saída de tensão de 10V
U23	tensão da fonte de alimentação 18 ~ 36Vdc, -5V ~ 0V ~ + saída de tensão de 5V
U24	tensão da fonte de alimentação 18 ~ 36Vdc, + 5V ~ 0V ~ + saída de tensão de 5V
I21	tensão da fonte de alimentação 9 ~ 36Vdc, saída de corrente do sistema de dois fios 4mA ~ 12mA ~ 20mA
I22	tensão da fonte de alimentação 9 ~ 36Vdc, saída de corrente do sistema de dois fios 20mA ~ 4mA ~ 20mA

Tipo de barramento CAN (tensão de alimentação 9 ~ 36Vdc)

J33	Saída de barramento CAN 2.0B, endereço de origem é 33
J34	Saída de barramento CAN 2.0B, endereço de origem é 34
J35	Saída de barramento CAN 2.0B, endereço de origem é 35
J36	Saída de barramento CAN 2.0B, endereço de origem é 36

Atenção: Se você quiser escolher 2 joysticks de latas usados no mesmo equipamento, escolha 2 endereços de origem diferentes.

De outros

NA (sem saída de sinal analógico)

Microinterruptor (não disponível quando o barramento CAN é emitido)

MS00	sem micro switch
MS12	com microinterruptor de posição frontal e traseira 4A não disponível para operação de direção cruzada de eixo duplo

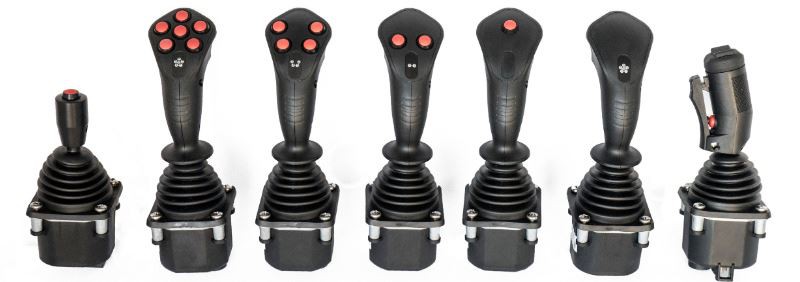

Extremidade superior da alça

HA	HA alça sem botão na parte superior
TEM	TEM alça com botão na parte superior
HD	Alça HD sem botão na parte superior
HDS	Alça HDS com botão na parte superior
HDR	Alça HDR com rocker na parte superior
KGDN	Alça de KG com interruptor de homem morto, sem balancim
KGDR	Cabo KG com interruptor de homem morto e gangorra
WL	Para obter detalhes, consulte a descrição do punho da alça SS / SA / SP

Maneira extrovertida

D	Conector Dechi (apenas saída de barramento CAN)
A	Conector AMP

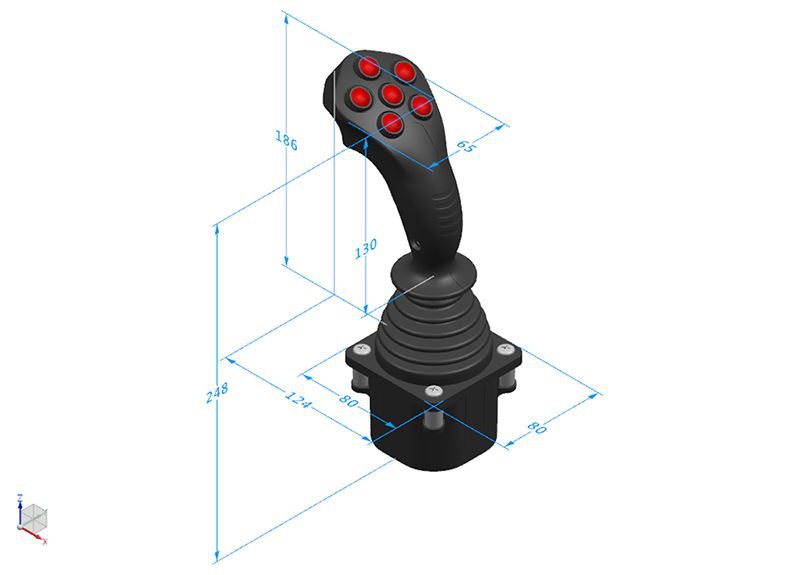

Dimensões

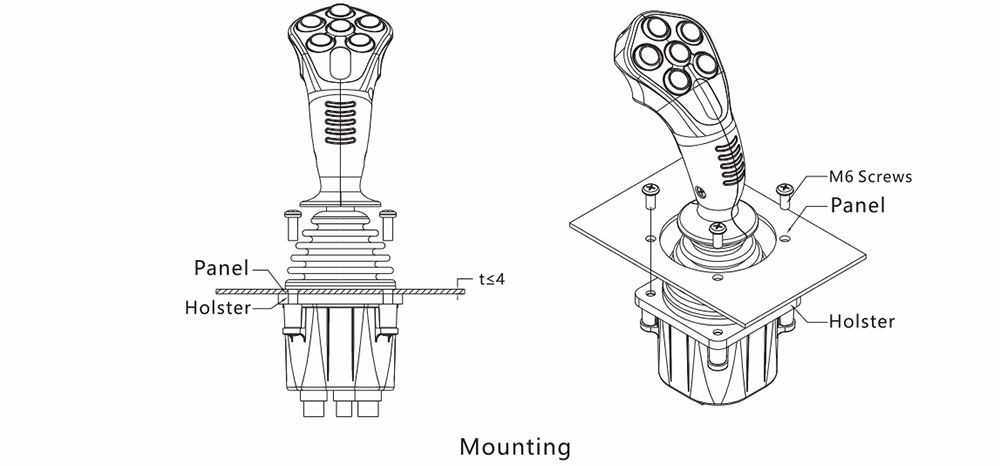

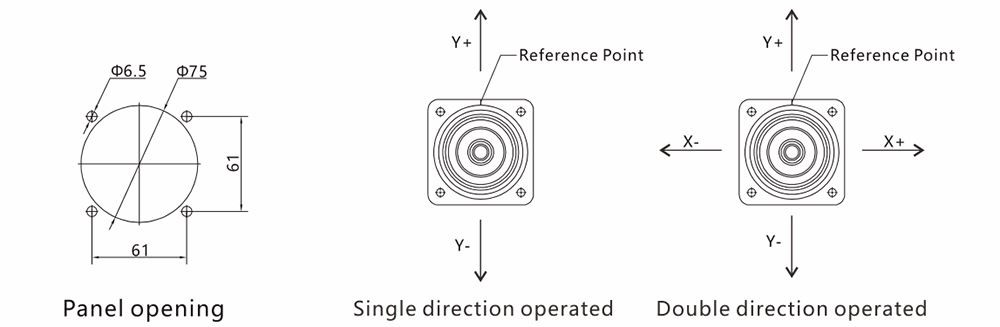

Instalação do produto

Instalações elétricas

Soquete Deutsch (Deutsch)

O número do pino PODE cor de saída

1 terra (GND) preto

2 Fonte de alimentação (VCC) vermelha

3 CAN amarelo alto

4 CAN verde baixo

5 CAN blindagem N / A

6 Vazio (N / A) N / A

Conector AMP

Interface de 16 núcleos

Pino Nº P Potenciômetro Série H Hall Série U Circuito de Conversão de Tensão de Circuito de Conversão de Tensão

1 interruptor de direção frontal do eixo Y Interruptor de botão 4 Terminal comum de interruptor de botão Terminal comum de interruptor de botão

2 Chave de botão vazio (N / A) 3 Chave de botão 1 Chave de botão 1

Interruptor de botão da extremidade esquerda do potenciômetro do eixo 3 X interruptor de botão 2 interruptor de botão 2 interruptor de botão 2

4 Extremidade deslizante do potenciômetro do eixo X Interruptor de botão 1 Interruptor de botão 3 Interruptor de botão 3

5 Extremidade direita do potenciômetro do eixo X Botão superior Botão de pressão 3 Botão de pressão 3

Interruptor de botão central do potenciômetro de eixo 6 X interruptor de 5 botão 5 interruptor de botão 5

Interruptor do eixo 7 X interruptor do botão comum final 6 interruptor do botão 6 interruptor do botão 6

8 Chave de direção esquerda do eixo X Chave de segurança Botão superior Botão superior

9 interruptor do botão traseiro do potenciômetro do eixo Y 9 interruptor de segurança do interruptor

10 interruptor de botão deslizante do potenciômetro do eixo Y 10 interruptor de segurança do interruptor de segurança

11 Frente do potenciômetro do eixo Y Botão interruptor terminal comum interruptor de direção esquerda do eixo X interruptor de direção esquerdo do eixo X

12 interruptor de segurança da extremidade central do potenciômetro do eixo Y interruptor de direção direita do eixo X interruptor de direção direita do eixo X

13 eixo Y switch fim comum vazio eixo Y sentido traseiro switch eixo X switch fim comum

14 interruptor de direção traseiro do eixo Y vazio interruptor de direção frontal do eixo Y interruptor de direção traseiro do eixo Y

Interruptor de direção direita do eixo 15 X interruptor vazio interruptor de direção frontal do eixo Y comum

16 vazio (N / A) comutador do eixo Y comum

Interface de 12 núcleos

Número do pé P, potenciômetro série H série Hall (5V)

1 botão interruptor 4 + fonte de alimentação 5 V (redundante)

Chave de 2 botões 3 fonte de alimentação 0V (redundante)

Chave de 3 botões 2 + fonte de alimentação 5V

Fonte de alimentação 0V do interruptor de 4 botões

5 saída do eixo Y do botão superior (redundante)

Saída do interruptor de 6 botões 5 eixo X
