Joystick de efeito Hall na ponta do dedo de 3 eixos - Série FJ9S

Joystick de efeito Hall de três eixos com botão superior



Recursos e benefícios do joystick de ponta do dedo de 3 eixos

O joystick da série FJ9S é um controlador multieixo-sem contato que oferece controle de posicionamento dos dedos de longa duração. Um joystick compacto e de baixo-perfil que utiliza tecnologia de efeito Hall sem-contato, o joystick da série FJ9S foi projetado para aplicações de baixa força operacional e ambientes limpos que exigem exatidão e precisão duradouras. Usado principalmente em controle remoto, controle de drone, controle de CFTV etc.





Recursos do produto

Baseado em princípios ergonômicos, formato compacto e operação confortável.

Operação na ponta dos dedos, retorno por mola.

Operação de três-eixos em qualquer ângulo e em qualquer direção.

Alça superior com dois botões no máximo.

A saída do conector RS232 ou USB é selecionável





Aplicações industriais para joystick de efeito Hall de 3 eixos

Esta série de produtos é usada principalmente em equipamentos de controle de vídeo, cadeiras de rodas elétricas e equipamentos médicos.





Informações Técnicas

Parâmetros elétricos

Tensão de alimentação	5 ± 0,5 Vcc (tensão padrão)
	9 ~ 36Vdc (tensão ampla)
Tensão máxima de alimentação	22mA (eixo XY)
	33mA (eixo Z)
Tensão máxima de sobrecarga	20Vcc
Tensão máxima de polaridade reversa	-10Vcc
Resistência de carga	10KΩ
Tensão de saída mediana	2,5 ± 0,1 Vcc
Erro linear da tensão de saída	<± 0.2V



Parâmetros mecânicos

Ângulo de balanço	± 28 graus (eixo XY); ± 42 (eixo Z)
Modo de operação	Retorno automático por mola
Força inicial	3N
Força operacional máxima	8N
Força limitante	> 300N
Vida útil	>5 milhões de vezes (eixo XY)
	>5 milhões de vezes (eixo Z)
Peso	143.5g



Parâmetros ambientais

Temperatura de trabalho	-30 graus ~ + 70 graus
Temperatura de armazenamento	-40 graus ~ + 85 graus
Grau de proteção	IP65 (acima do painel de instalação)



Modelo do produto

Configuração do produto

Série FJ9S

Tensão de entrada

S	5Vcc (tensão padrão)
W	9 ~ 36Vdc (tensão ampla)



Seleção de placa limite

1AX	ranhurado (eixo X)
1º DIA	ranhurado (eixo Y)
2PA	mais
2AC	método de limite redondo
2AQ	método de limite quadrado
2AG	limite redondo + ranhura guia



Sinal de saída

H51	Tipo Hall, saída de tensão de 0,5 ~ 2,5 ~ 4,5 V
H52	Tipo Hall, saída de tensão de 0 ~ 2,5 ~ 5V
RS232	Saída de sinal digital serial RS232
USB	Saída de sinal digital de interface USB



Seleção de identificador

Z0	Alça da série Z, incluindo eixo Z, sem botão
Z1	Alça da série Z, incluindo eixo Z, botão único
Z2	Alça da série Z, incluindo eixo Z, botão duplo
ZN0	Alça da série Z, sem eixo Z, sem botão
ZN1	Alça da série Z, sem eixo Z, botão único
ZN2	Alça da série Z, sem eixo Z, botão duplo
L0	Alça da série L, sem eixo Z, sem botão
L1	Punho da série L, sem eixo Z, botão único
L2	Puxador série L, sem eixo Z, botão duplo
L3	Alça da série L3, sem eixo Z, sem botão
H0	Puxador série H, com eixo Z, sem botões
H1	Alça da série H, incluindo eixo Z, botão único
H2	Alça da série H, incluindo eixo Z, botão duplo
HN0	Alça da série H, sem eixo Z, sem botão
HN1	Punho da série H, sem eixo Z, botão único
HN2	Puxador série H, sem eixo Z, botão duplo

※ Observações:Atualmente, produtos de três{0}}eixos estão disponíveis com alças da série Z e alças da série H;





Controlador de joystick de efeito Hall:Perguntas frequentes sobre joystick de ponta de dedo de 3 eixos



O que é efeito hall?

Se uma corrente elétrica flui através de um condutor em um campo magnético, o campo magnético exerce uma força transversal sobre os portadores de carga em movimento que tende a empurrá-los para um lado do condutor. Um acúmulo de carga nas laterais dos condutores equilibrará essa influência magnética, produzindo uma tensão mensurável entre os dois lados do condutor. A presença desta tensão transversal mensurável é chamada de efeito Hall em homenagem a EH Hall que a descobriu em 1879.

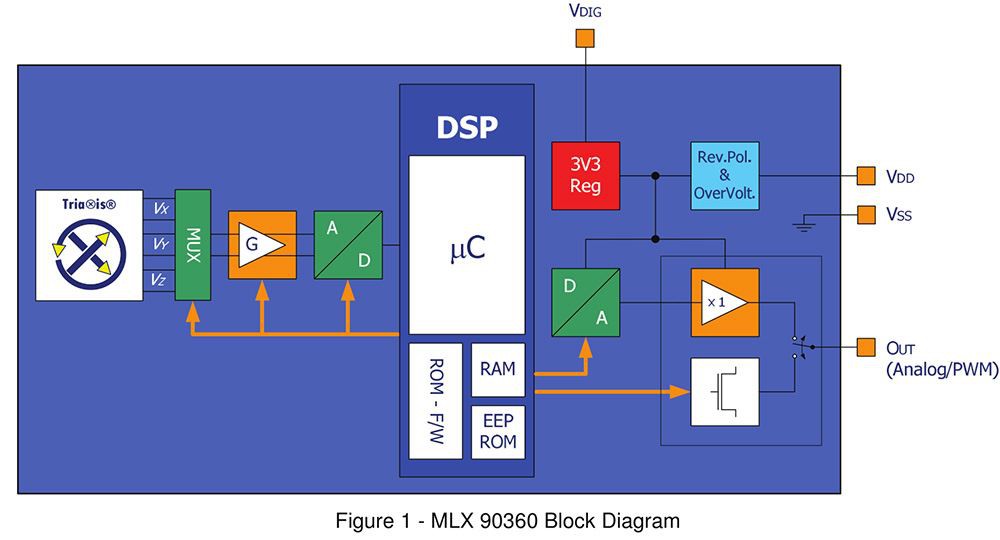

Sensor de efeito Hall aplicado em joystick elétrico

As aplicações para detecção de efeito Hall também se expandiram para aplicações industriais, que agora usam joysticks de efeito Hall para controlar válvulas hidráulicas, substituindo as tradicionais alavancas mecânicas por detecção sem contato. Tais aplicações incluem caminhões de mineração, retroescavadeiras, guindastes, escavadeiras, elevadores tipo tesoura, etc.



À medida que aumenta a necessidade de joysticks, os projetistas estão sofrendo maior pressão para atender aos requisitos de uso e, ao mesmo tempo, reduzir custos. Esses requisitos incluem, entre outros, sensibilidade, precisão, baixo consumo de energia, operação mais suave, tamanho de instalação personalizado e recursos-multifuncionais. É particularmente importante em ambientes industriais onde o controle adequado de equipamentos pesados ​​é fundamental para evitar lesões relacionadas ao trabalho ou perda de produtividade.



A CGEC desenvolveu vários tipos de joysticks elétricos industriais sob medida para atender fabricantes de equipamentos originais (OEMs) e operadores em ambientes industriais, comerciais e de consumo. Ao focar em aplicações industriais, os joysticks para máquinas e equipamentos desempenham um papel crucial. Por esse motivo, é importante estar familiarizado com dois dos principais tipos de joysticks industriais: joysticks de efeito hall e joysticks de potenciômetro.



Recursos do joystick tipo Hall:

● Detecção de ângulo Hall sem{0}}contato

● duradouro

● Alta resistência à poluição

● A tendência no futuro

● A alimentação é de 5V, 9~36V é possível.

Exceto o joystick da série FJ120, todos os joysticks podem ser feitos em tipo hall.



Como obtemos amostras de joystick com efeito Hall?

Poderíamos oferecer amostras grátis com taxa de envio, mas você precisa pagar pela amostra antes do envio, então devolveremos a taxa da amostra em seu primeiro pedido.



Qual é o prazo de entrega deste joystick de efeito hall?

Para o joystick de efeito hall, sempre preparamos alguns estoques para garantir que o equipamento do cliente precise urgentemente de joysticks de reposição, e podemos combinar a entrega no mesmo dia. Se for usado como substituto para manutenção pós-venda, você encontra o número da peça correspondente no catálogo, e pode ser usado após a instalação. Se o cliente precisar urgentemente de um joystick de efeito hall, podemos acompanhar o cliente para entregar a mercadoria no tempo mais rápido.Velocidade, Precisão, Qualidade!



Qual é o seu prazo de pagamento para o joystick de efeito hall?

● Pagamento menor ou igual a 1000USD, 100% adiantado.

● Pagamento maior ou igual a 1000USD, 30% adiantado, saldo de 70% antes do envio.

Se você tiver qualquer outra dúvida, não hesite em entrar em contato conosco wangyi@halljoystick.com



Você é uma empresa ou fabricante de joystick de efeito hall?

Somos fabricantes de joysticks com 20+ anos de experiência.



Como conseguir manutenção gratuita para toda a vida?

Se você for usuário, poderá enviar de volta à fábrica, após inspeção e reparo, devolvê-lo ao cliente e fornecer um relatório de reparo. Se você for revendedor, oferecemos peças gratuitas ou devolvemos para reparo. Também podemos fornecer serviço de troca.



Existe um guia do usuário para o joystick de efeito Hall personalizado?

Sim, oferecemos instruções para personalizar joysticks. Se necessário, podemos oferecer orientação em vídeo ou on-line.
