O joystick de controle eletrônico é o executor de ações ou instruções, e transmite os comandos do cérebro do dispositivo.
● Utilizado em diversos equipamentos eletromecânicos.
● Converta o movimento da mão em saída de sinal elétrico.
● Controle a direção, velocidade e estado de operação do equipamento.
● Componentes de interação homem-computador.
Joysticks de Efeito de Salão vs Potentiometer
À medida que a necessidade de joysticks aumenta, os designers estão sofrendo maior pressão para alcançar os requisitos de uso, ao mesmo tempo em que reduzem o custo. Esses requisitos incluem, mas não se limitam à sensibilidade, precisão, baixa potência, operação mais suave, tamanho de instalação personalizado e recursos multifunções. É particularmente importante em ambientes industriais onde o controle adequado de equipamentos pesados é fundamental para evitar lesões relacionadas ao trabalho ou perda de produtividade.
A CGEC desenvolveu sob medida vários tipos de joysticks elétricos industriais para atender os Fabricantes de Equipamentos Originais (OEMs) e operadores em ambientes industriais, comerciais e de consumo. Ao focar em aplicações industriais, joysticks para máquinas e equipamentos desempenham um papel crucial. Por isso, é importante estar familiarizado com dois dos principais tipos de joysticks industriais: joysticks de efeito de salão e joysticks de potencialiômetro.
Principais considerações para joysticks elétricos industriais
Há vantagens e desvantagens para todos os tipos de joysticks. É importante estar ciente da dinâmica subjacente de joysticks baseados em potencialiômetro e efeito de salão para selecionar o adequado para sua aplicação específica.
Recursos de alça do tipo hall:
● Detecção de ângulo de não contato do salão
● duradouro
● Alta resistência à poluição
● A tendência no futuro
Características do tipo de potentemetro:
● Componentes passivos
● Forte capacidade anti-interferência
● Grande alcance de tensão
● Baixo consumo de energia
Operador de joystick de empilhadeira
Um potencialiômetro é um resistor variável que usa um braço de limpador físico que desliza através do elemento elétrico interno para alterar a resistência. Os potencializadores são tradicionalmente usados como divisores de tensão analógicos que fornecem sinais de saída de tensão e são fabricados usando um dos vários tipos de elementos elétricos: carbono, cermet, ferida de arame ou plástico condutor. Cada uma dessas escolhas tem seus benefícios e desvantagens, no entanto, todas são suscetíveis ao eventual desgaste causado pelo atrito deslizante do braço do limpador à medida que o eixo do potencialiômetro é girado. Os potentemetros cermet e tipo carbono não são frequentemente usados em aplicações de joystick, pois são mais baixos na vida e são mais usados em operações de baixo ciclo, como funções de ajuste de painéis.

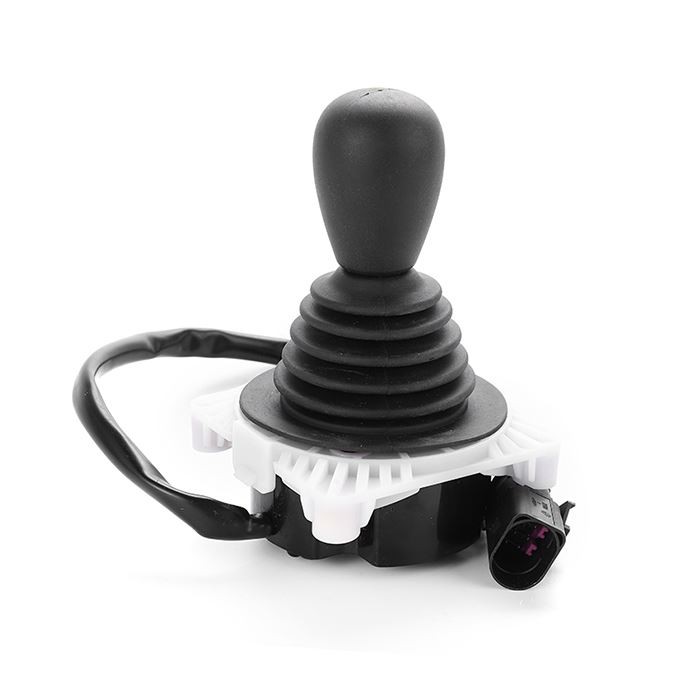

Assim, a CGEC oferece três joysticks de potencialiômetro série HJ12, HJ15, HJ18 usados no controle de empilhadeira.

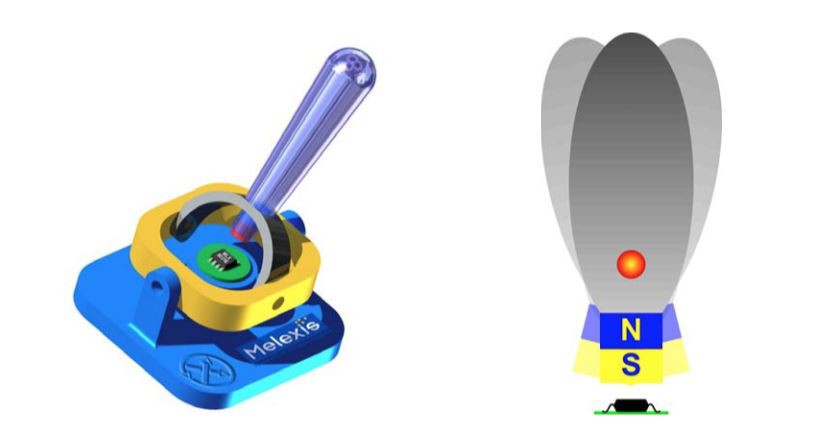

Joysticks elétricos industriais de efeito hall de acordo com o princípio do efeito Hall, o sinal de deslocamento transmitido pela mão é convertido na mudança do campo magnético gradiente entre o elemento Hall e o aço ímã permanente, e o sinal elétrico é de saída.. Com base na mudança no campo magnético, o sensor de efeito de salão age como um potencialiômetro, mas elimina a degradação do elemento porque não há necessidade de um braço de limpador físico. Um ímã acoplado internamente ao final do eixo é colocado perto do chip de efeito hall, mas nunca faz contato. Embora os joysticks de efeito de salão possam adicionar longevidade, outros fatores precisam ser considerados, como a deriva de temperatura ou a tensão de alimentação disponível.
Joysticks de potencialiômetro
O modo de operação habitual das pessoas é convertido no estado deslizante do potencialiômetro através de uma certa estrutura mecânica (estrutura de alça), e o sinal de deslocamento é convertido em uma saída de sinal elétrico através do potencialiômetro. Os joysticks de potencialiômetro elétrico industrial existem há décadas e usam os princípios da Lei de Ohm para fornecer uma produção analógica proporcional. O joystick do potencialiômetro contém vários componentes que, quando movidos, aumentam ou diminuem o nível de resistência dentro do circuito eletrônico. A maioria das unidades de aquisição de dados, PLCs ou microcontroladores são compatíveis com a natureza onipresente do potencialiômetro tradicional.
Um joystick de potencialiômetro industrial elétrico é uma opção ideal para aplicações que requerem movimento preciso de equipamentos industriais ou máquinas móveis. Embora os joysticks de potencialiômetro ofereçam um ótimo desempenho, eles têm limitações quando se trata de durabilidade. Em termos de durabilidade a longo prazo, esses tipos de joysticks podem sofrer problemas de confiabilidade devido ao uso de peças móveis e menor suscetibilidade à interferência eletromagnética ou interferência de radiofrequência. Isso é especialmente verdadeiro para os potentemetros de ferida de arame, mas menos para tipos de plástico condutivo que usam uma faixa elétrica lisa para eliminar o máximo de atrito possível. Da mesma forma, os potentemetros plásticos condutores não têm os mesmos problemas com interferência por causa das propriedades materiais do elemento.
Joysticks do Efeito hall
Em contraste com joysticks de potencialiômetro que alavancam circuitos eletrônicos, joysticks de efeito de salão usam um sistema magnético. Joysticks de efeito hall têm uma vantagem sobre joysticks de potencialiômetro porque não há desgaste do contato físico com o próprio sensor. Joysticks elétricos de efeito hall são usados para aplicações industriais da mesma forma que os tipos de potencialiômetro, mas se destacam naqueles que podem ter vibração excessiva ou choque. Essas aplicações incluem caminhões de mineração, retroescavadeiras, guindastes, escavadeiras, escavadores e muito mais.
Embora existam várias vantagens de usar joysticks de efeito de salão sobre joysticks de potencialiômetro, há também várias desvantagens. A oferta de tensão disponível pode ser um fator limitante, pois a maioria dos efeitos do salão requerem 5VDC ou 9~36VDC, enquanto um potencialiômetro pode usar uma ampla gama de tensões. Além disso, existem algumas limitações que os joysticks de efeito de salão têm no material ferromagnético que é usado, pois seu campo magnético mudará com o tempo e é diretamente afetado por temperaturas mais extremas quentes e frias. Essas variâncias no campo magnético farão com que o joystick do efeito do salão "desça" e afete a tensão de saída. Isso cria variâncias indesejadas e impacta a confiabilidade a longo prazo do joystick de efeito de salão.

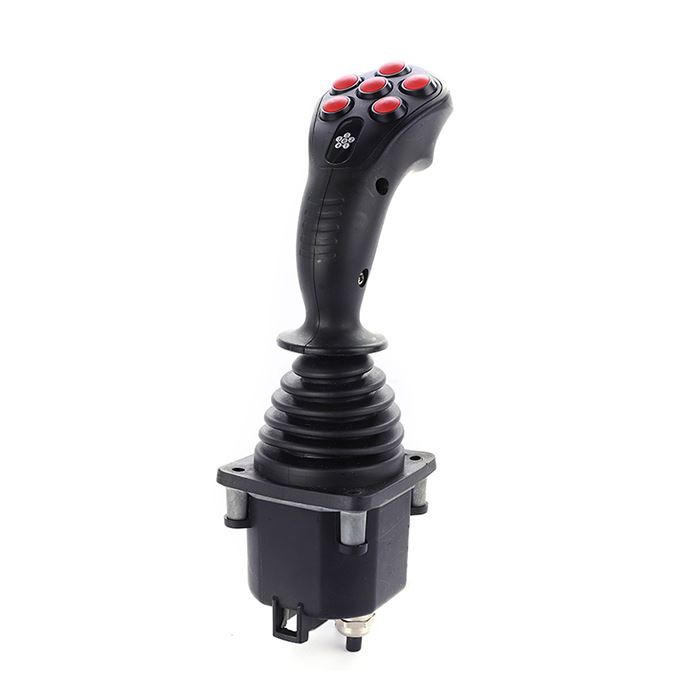

Na verdade, a CGEC oferece efeito de salão e potência em um joystick de série, tais como HJ20, HJ30, HJ50, HJ60.
Escolhendo o Joystick Certo: Efeito Hall vs Potencialiômetro
Quando se trata de selecionar um controlador de joystick elétrico industrial, há algumas perguntas que você deve fazer. As seguintes perguntas são projetadas para ajudar tanto do ponto de vista operacional quanto do ponto de vista orçamentário.
Como escolher um joystick certo?
Classificado pela função do produto:
● Eixo único: Controle as ações de um atuador
● Eixo Daul: Controle as ações de dois atuadores
● eixo: Controlar as ações de três ou mais instituições
Classificação por sinal de saída:
● Saída de tensão do corredor: definida entre 0~5V;
● Saída de potencialiômetro: Os clientes definem a saída de acordo com as exigências do sistema;
● Saída de tensão/corrente: especifique a tensão de entrada (entrada de tensão larga) tensão ou corrente;
● Saída de barramento CAN: transmitir sinais de dados através da interface do barramento.
Ambiente Operacional - Qual é o ambiente em que o joystick estará e qual é o código de Proteção de Ingress (IP) necessário?
Expectativa de Vida - Quanto tempo o joystick precisa estar em funcionamento e como isso se compara com a vida útil das máquinas ou equipamentos que ele estará operando?
Orçamento do Projeto - Quanto do orçamento do projeto pode ser destinado à seleção de um joystick elétrico industrial de alto desempenho? Como esse investimento melhorará o desempenho operacional e evitará custos de manutenção e substituição na estrada?
Embora estes sejam apenas alguns dos fatores que sua equipe deve considerar ao selecionar um efeito de salão ou joystick de potencialiômetro, eles são bons para manter no topo de sua mente. Quando necessário, a programação e a engenharia adicionais de joystick podem ser manuseadas pela CGEC.
Consulte a CGEC para escolher os joysticks elétricos industriais certos
Ao navegar pela paisagem de joysticks industriais, é importante explorar toda a gama de funções e capacidades que cada um tem a oferecer. Joysticks industriais multifunções podem ser personalizados para aplicações e projetos específicos da sua empresa. Ao trabalhar com joysticks de efeito de potência e efeito de salão, o CGEC seleciona os níveis de resistência apropriados e a deflexão do punho com base nas especificações da sua equipe. Acessórios adicionais podem ser incorporados ao design para operação perfeita e desempenho ideal.
Se você quiser escolher o joystick substituído a AWP e o joystick substituído por empilhadeira, verifique nosso catálogo e encontre o número da peça que você precisa ou mostre seu número de peça para nossa caixa de e-mail. Responderemos em breve.
Para falar com um engenheiro sobre os méritos do efeito Hall vs joysticks de potencialiômetro para sua aplicação, entre em contato conosco hoje. e um de nossos engenheiros de aplicação ou especialistas em design trabalhará com sua equipe.
